Comprender la voladura y la fragmentación de rocas

La voladura de rocas es una parte esencial de la minería, la extracción de canteras y la construcción. Mediante el uso de explosivos para fragmentar grandes volúmenes de roca en trozos manejables, las operaciones pueden excavar, transportar, triturar y procesar el material de manera más eficiente.

Sin embargo, una voladura exitosa implica más que simplemente romper la roca. La fragmentación resultante también debe cumplir con los requisitos del equipo y los procesos posteriores. Un material demasiado grueso puede causar problemas durante la carga o la trituración, mientras que un exceso de finos puede generar otros desafíos en la manipulación y el procesamiento.

El tamaño y la distribución de los fragmentos de roca dependen de varios factores interconectados, entre ellos las propiedades de la roca, las características del explosivo, la geometría de la voladura, la precisión de la perforación y el momento de inicio.

Comprender estas relaciones y medir los resultados sienta las bases para mejorar el rendimiento de las voladuras.

1. Cómo se rompen las rocas con explosiones

Cuando una carga explosiva detona dentro de un barreno, libera energía que genera intensas ondas de presión y tensión en la roca circundante.

La interacción entre estas fuerzas, los gases explosivos en expansión y las propiedades físicas de la roca provoca que se desarrollen fracturas y que los fragmentos se separen.

La fractura de las rocas se entiende generalmente como una combinación de varios mecanismos.

Ondas de choque y fractura inicial

La detonación genera una onda expansiva de alta presión que se propaga hacia el exterior desde el cráter.

En el punto de impacto inmediato, la presión puede superar la resistencia a la compresión de la roca, creando una zona de fractura relativamente pequeña. Más allá de esta zona, la onda expansiva se debilita y se convierte en una onda de tensión que se propaga a través de la masa rocosa circundante.

Estas tensiones pueden iniciar nuevas fracturas, extender las grietas existentes y debilitar la estructura de la roca.

El grado de fracturación depende de las características del explosivo, la resistencia y la estructura de la roca, y de cómo se transmite la energía a través del material.

Fractura por tracción y caras libres

Aunque la roca puede soportar una considerable tensión de compresión, generalmente es mucho más débil bajo tensión.

Cuando una onda de tensión compresiva alcanza una superficie libre, como la pared expuesta de un banco de cantera, parte de la onda se refleja como una onda de tensión.

Si la tensión de tracción resultante supera la resistencia a la tracción de la roca, pueden producirse fracturas.

Este mecanismo puede contribuir a descamación, donde las capas de roca se separan cerca de una superficie libre.

Las primeras investigaciones de Hino (1956) describieron cómo las ondas de tensión reflejadas podían contribuir a la formación de capas sucesivas de fracturas. Esto ayudó a establecer una parte importante de la comprensión teórica de la rotura explosiva de rocas.

Sin embargo, la reflexión de ondas de tensión es solo uno de los mecanismos que intervienen en la voladura. Las juntas existentes, los planos de estratificación, los gases en expansión y el movimiento de las rocas también desempeñan un papel importante a la hora de determinar la fragmentación final.

Gases en expansión y movimiento de rocas

Tras la detonación, los gases explosivos a alta presión pueden penetrar en las fracturas y separarlas aún más.

A medida que estas fracturas se expanden, porciones de la masa rocosa se separan y comienzan a moverse hacia las caras libres disponibles.

Pueden producirse roturas adicionales a medida que los fragmentos de roca se doblan, se separan, chocan e interactúan con el material circundante.

La acción combinada de las ondas de tensión, la presión de los gases y el movimiento de las rocas determina la eficacia con la que se fragmenta la masa rocosa.

La distinción importante radica en que la voladura debe lograr dos cosas: fracturar la roca y proporcionar el movimiento suficiente para que los fragmentos se separen. Una explosión puede generar grietas extensas y aun así producir resultados deficientes si la roca está demasiado confinada para moverse eficazmente.

2. Propiedades de las rocas e influencias geológicas

Las características de la masa rocosa influyen notablemente en el rendimiento de la voladura.

Dos voladuras que utilizan patrones de perforación y carga explosiva similares pueden producir una fragmentación muy diferente cuando cambian las condiciones geológicas.

Resistencia y densidad de la roca

La resistencia de la roca influye en las tensiones necesarias para iniciar y propagar las fracturas.

Una roca más resistente puede soportar la rotura con mayor eficacia, mientras que las diferencias en la densidad y las propiedades elásticas afectan a la forma en que las ondas de tensión se propagan a través del material.

Estas propiedades deben tenerse en cuenta junto con la energía explosiva y la geometría de la explosión.

Juntas, fallas y planos de estratificación

La mayoría de las masas rocosas contienen discontinuidades naturales, como juntas, fallas, fracturas y planos de estratificación.

Estas características influyen en cómo se fractura la roca, ya que forman límites o puntos débiles preexistentes dentro del material.

En algunos casos, las discontinuidades facilitan la fragmentación al proporcionar superficies a lo largo de las cuales la roca puede separarse.

En otros casos, su espaciamiento, orientación o estado pueden contribuir a la formación de grandes bloques, una fragmentación desigual o movimientos de rocas indeseables.

Por ejemplo, las juntas muy espaciadas pueden permitir que grandes secciones de roca permanezcan intactas incluso cuando el material circundante se fractura de forma más extensa.

Variabilidad geológica

Las condiciones geológicas rara vez son uniformes en toda la extensión de una explosión.

Los cambios en la resistencia de la roca, la meteorización, la separación entre juntas y la orientación estructural pueden producir diferentes resultados de fragmentación dentro del mismo patrón de perforación.

Esta variabilidad es importante al evaluar el rendimiento de la voladura. Un área con fragmentos grandes puede indicar un problema de diseño o perforación, pero también puede reflejar diferencias en la propia roca.

Comprender la composición de la masa rocosa antes de la voladura ayuda a establecer expectativas realistas y proporciona un contexto valioso al analizar los resultados.

Caracterización de la estructura de la roca con WipJoint

Para comprender mejor las condiciones geológicas antes de la voladura, WipFrag incluye WipJoint, WipJoint es una herramienta para caracterizar la estructura de las rocas a partir de fotografías de paredes rocosas expuestas. Mide la orientación, el espaciamiento y la persistencia aparentes de las juntas, junto con la designación estimada de calidad de la roca (RQD) y el tamaño aparente de los bloques in situ.

Estas mediciones ayudan a identificar variaciones en la estructura de la roca a lo largo de un banco o excavación, lo que proporciona un contexto valioso para evaluar el desempeño de la voladura. Al comparar las características de la roca antes de la voladura con la fragmentación posterior, las operaciones pueden distinguir mejor la influencia de las condiciones geológicas del diseño y la ejecución de la voladura.

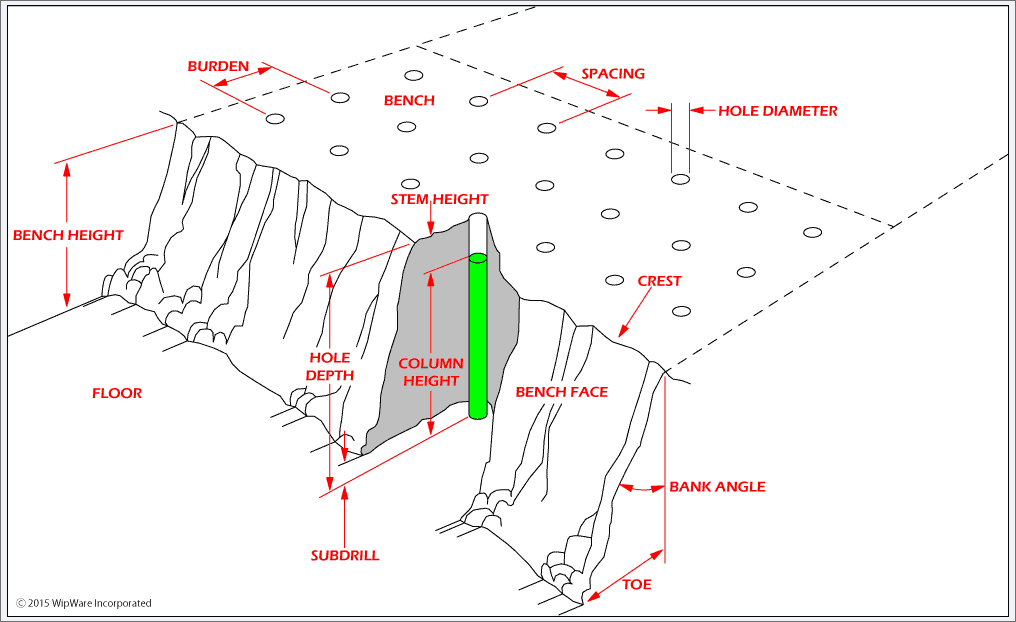

3. Comprensión de la geometría de la explosión

La geometría de la voladura describe cómo se posicionan los barrenos entre sí, con respecto a la masa rocosa y a las caras libres disponibles.

Varios parámetros interactúan para determinar la eficacia con la que se distribuye la energía explosiva y cómo la roca puede fracturarse y moverse.

Carga y espaciamiento

Carga es la distancia entre un barreno y la cara libre efectiva más cercana, medida en la dirección prevista del movimiento de la roca.

En el caso de la primera fila de una voladura en banco, esto generalmente se refiere a la distancia desde el barreno hasta la cara expuesta del banco.

Para las filas subsiguientes, la carga está asociada con la distancia a la fila precedente o cara libre efectiva a medida que avanza la voladura.

Espaciado es la distancia entre barrenos adyacentes dentro de una fila.

La carga y el espaciamiento influyen conjuntamente en el volumen de roca asignado a cada barreno y en cómo interactúan los efectos de las cargas vecinas.

Si la carga o el espaciamiento son excesivos, algunas secciones de roca podrían no fracturarse ni moverse como se espera. Si son insuficientes, podrían producirse concentraciones de energía indeseables o desplazamientos excesivos.

El objetivo es establecer una relación adecuada entre el volumen de roca, la energía explosiva, el relieve disponible y la fragmentación deseada.

Altura del banco

La altura del banco es la distancia vertical entre los niveles de trabajo superior e inferior del mismo.

Influye en la geometría de la voladura, la longitud de los barrenos y el movimiento de la roca fracturada.

Una consideración geométrica de uso común es la relación de rigidez de carga, expresado como altura del banco dividida por la carga.

Esta relación ayuda a describir las proporciones de un banco en relación con la masa rocosa que debe desplazarse hacia la cara libre.

Los índices de rigidez relativamente bajos pueden indicar condiciones más difíciles para el movimiento y la fragmentación efectivos de las rocas, mientras que índices más altos pueden ofrecer un alivio más favorable en condiciones adecuadas.

Sin embargo, esta proporción no es un indicador universal de la calidad de la fragmentación. Las condiciones geológicas, la precisión de la perforación, la distribución del explosivo y el momento de su inicio siguen siendo factores importantes.

Diámetro del agujero de voladura

El diámetro del barreno influye en la cantidad de explosivo que se puede colocar dentro del agujero y en cómo se distribuye esa energía a través de la roca circundante.

Por lo general, los agujeros de mayor tamaño permiten alojar mayores cantidades de explosivos por unidad de longitud, pero esto no produce automáticamente una mejor fragmentación.

El diámetro del orificio debe tenerse en cuenta junto con la carga, el espaciamiento, la altura del banco, las propiedades de la roca y los requisitos de la operación.

Perforación subterránea y rotura de la punta del pie

los dedo del pie es la roca cercana a la base de un banco que debe romperse para alcanzar el nivel de excavación deseado.

En algunos diseños de voladura, los barrenos se extienden por debajo del piso de excavación planificado. Esta profundidad adicional se conoce como perforación subterránea.

Su propósito es ayudar a proporcionar una fractura adecuada cerca de la base, donde el movimiento de la roca puede estar particularmente restringido.

Una fractura insuficiente de la base de la roca puede dejar fragmentos duros e intactos que interfieren con la excavación y la posterior preparación del terreno.

Sin embargo, la cantidad adecuada de perforación subterránea depende de las condiciones geológicas y del diseño general de la voladura. Una perforación subterránea excesiva también puede causar daños no deseados por debajo del nivel de excavación previsto.

Por lo tanto, la geometría de la explosión debe evaluarse como un sistema interconectado, en lugar de como un conjunto de mediciones independientes.

4. Distribución y confinamiento de la energía explosiva

La cantidad de energía explosiva utilizada en una voladura es importante, pero su distribución dentro de la masa rocosa es igualmente significativa.

Una mayor energía explosiva no implica necesariamente una mejor fragmentación. El objetivo es aplicar la energía de forma eficaz al material que se está rompiendo.

Características explosivas

Los distintos explosivos producen diferentes perfiles de presión, características de detonación y niveles de energía.

La interacción entre estas propiedades y la roca circundante influye en el desarrollo de fracturas y en el movimiento de las rocas.

La selección de explosivos adecuados requiere tener en cuenta las propiedades de la roca, las condiciones del barreno, la fragmentación deseada y el diseño general de la voladura.

Una medida de diseño relacionada es factor de polvo, que expresa la cantidad de explosivo en relación con la cantidad de roca que se está volando, generalmente por masa o volumen.

El factor de pólvora es útil para comparar el consumo de explosivos, pero no describe la eficacia con la que se distribuye esa energía.

Dos explosiones con factores de pólvora similares pueden producir una fragmentación diferente debido a diferencias en la geometría, la geología, la distribución de la carga y el inicio de la explosión.

Distribución de cargos

Es posible que la carga explosiva no se distribuya uniformemente a lo largo de toda la longitud del barreno.

Las distintas partes de la masa rocosa pueden presentar diferentes requisitos de fractura, especialmente cuando varían las condiciones de confinamiento o geológicas.

Por lo tanto, la distribución de la energía explosiva a lo largo del agujero puede influir en la fragmentación a diferentes alturas dentro del banco.

Una consideración importante es la parte inferior de la carga, a menudo llamada la carga inferior, lo que contribuye a la fractura de la roca cerca del pie.

Una distribución deficiente de la energía cerca de la base del banco puede contribuir a una fractura insuficiente de la punta, mientras que una carga inadecuada en otros lugares puede producir una fragmentación o un movimiento de rocas no deseado.

El objetivo es distribuir la energía según las exigencias de la masa rocosa y el diseño de la voladura.

Frenado y confinamiento

El material de relleno es el material inerte que se coloca en la parte superior de un barreno, por encima de la carga explosiva.

Su propósito es ayudar a contener los gases explosivos el tiempo suficiente para que su energía contribuya a la rotura y el movimiento de las rocas.

La eficacia del confinamiento depende de sus propiedades, su ubicación y las condiciones de la explosión en el entorno.

Un confinamiento insuficiente puede permitir que la energía escape prematuramente, lo que podría reducir la energía disponible para la fragmentación y contribuir a efectos explosivos indeseables.

Por lo tanto, el relleno es una parte importante de la estrategia general de distribución y confinamiento de energía, en lugar de ser simplemente un material utilizado para rellenar la parte superior de un agujero.

Momento de inicio y alivio de la carga

La secuencia y el momento de la detonación influyen en cómo interactúan las cargas vecinas y cómo se desarrolla el movimiento de las rocas durante la explosión.

Cuando detona una hilera de barrenos, la roca circundante necesita tiempo para reaccionar y comenzar a moverse. Ese movimiento puede proporcionar un alivio adicional para las hileras siguientes.

Si el alivio previsto no se ha desarrollado lo suficiente, las detonaciones posteriores pueden encontrar un confinamiento mayor del previsto.

La investigación de Onederra y Esen (2003) examinó esta relación utilizando el concepto de tiempo de respuesta mínimo: el intervalo entre la detonación y el comienzo del movimiento significativo de la carga.

Este concepto ilustra por qué el momento de inicio no puede considerarse independientemente de la carga, las propiedades explosivas y la respuesta de la roca.

Una secuencia de voladuras eficaz favorece la progresión prevista de la rotura y el movimiento de las rocas, lo que ayuda a conseguir una fragmentación más uniforme.

5. Cómo afecta la carga excesiva a la fragmentación

La carga es uno de los factores geométricos más influyentes en la voladura de bancos, ya que afecta tanto a la resistencia a la rotura de la roca como al movimiento necesario para separar los fragmentos.

Se produce una carga excesiva cuando la masa rocosa asignada a un barreno presenta demasiada resistencia para que la energía explosiva disponible y las condiciones de la voladura produzcan el resultado deseado.

Esto puede reflejar un diseño original inadecuado o diferencias entre la geometría planificada y la geometría real del barreno.

Fragmentación incompleta y sobredimensionada

Cuando la carga es excesiva, la roca puede no fracturarse ni separarse como se espera.

Pueden quedar fragmentos grandes, losas o secciones parcialmente rotas, lo que produce una distribución del tamaño de partícula más gruesa de lo esperado.

Estos fragmentos de gran tamaño pueden requerir una segunda fragmentación o generar problemas durante la excavación, el transporte y la trituración.

Movimiento restringido de rocas

Las voladuras requieren espacio suficiente para que la roca fragmentada se mueva y se separe.

Una carga excesiva puede restringir este movimiento, creando montones de escombro muy compactos o impidiendo que ciertas secciones de roca obtengan el alivio deseado.

La restricción del movimiento también puede afectar a las filas posteriores de la explosión, al limitar las caras libres disponibles para ellas.

Vibración del suelo y otros efectos de la explosión

Cuando el movimiento de las rocas está restringido, parte de la energía explosiva puede transmitirse al terreno circundante en lugar de contribuir eficazmente a la fragmentación y el desplazamiento.

En determinadas condiciones, esto puede contribuir a un aumento de las vibraciones del suelo.

Sin embargo, la vibración, la proyección de rocas y la sobrepresión del aire están influenciadas por múltiples variables que interactúan entre sí. La carga excesiva no debe considerarse la única explicación para ninguno de estos efectos.

Manipulación y procesamiento posteriores

Una fragmentación deficiente puede generar costes que van más allá de la propia explosión.

El material de gran tamaño puede reducir la eficiencia de la excavación, interrumpir la alimentación de la trituradora o requerir una manipulación adicional antes de entrar en el circuito de procesamiento.

Incluso cuando el material se puede procesar, un tamaño de alimentación inconsistente puede generar variaciones en el rendimiento del equipo.

Por lo tanto, la importancia de la carga se extiende más allá de la operación de perforación y voladura.

¿Qué sucede cuando la carga es demasiado pequeña?

Una carga insuficiente genera un conjunto diferente de desafíos.

Cuando la separación entre un barreno y la pared libre es demasiado pequeña, puede producirse un movimiento excesivo o incontrolado, dependiendo de las demás condiciones de la voladura.

Esto puede contribuir a la proyección de rocas, la rotura excesiva o la fragmentación indeseable.

El objetivo no es minimizar la carga, sino establecer una relación adecuada entre la carga, la energía explosiva, las propiedades de la roca y el resultado previsto de la voladura.

Investigación: Carga y tamaño de los fragmentos

Prasad, Choudhary y Mishra (2017) examinaron la influencia de los parámetros de diseño de la voladura en la fragmentación en una operación minera a cielo abierto.

Su investigación tuvo en cuenta factores como la carga, el vertido y el factor de pólvora, utilizando tamaños de fragmentos medidos para evaluar el rendimiento de la explosión resultante.

Las observaciones ilustran cómo los cambios en la geometría de la explosión y la carga explosiva pueden estar asociados con cambios en la fragmentación.

El debate original de WipWare puso de relieve resultados que sugerían que mayores distancias de carga estaban asociadas con una fragmentación más gruesa en las condiciones examinadas.

Sin embargo, esta relación no debe considerarse una regla universal.

El efecto de la carga depende del diseño de la voladura y de las condiciones geológicas circundantes. Un cambio que produce una fragmentación más gruesa en una operación puede producir un resultado diferente en otro lugar.

Por este motivo, la fragmentación medida y los registros reales de la explosión proporcionan una base más útil para evaluar la carga que basarse únicamente en índices de diseño generalizados.

6. Precisión de la perforación y ejecución de la voladura

Incluso una voladura bien diseñada puede producir una fragmentación inconsistente si los barrenos no se perforan según el patrón previsto.

Desviación de perforación Describe las diferencias entre la posición, dirección o trayectoria planificada y la real de un barreno.

Estas diferencias pueden alterar la carga, el espaciamiento y la distribución de la energía explosiva en toda la masa rocosa.

Cómo la desviación de la perforación modifica la geometría de la voladura.

Un barreno que se desvía de una cara libre puede generar una mayor carga en profundidad de la prevista en el diseño original.

Por el contrario, un orificio que se desvía hacia la cara libre puede reducir la carga efectiva.

Pueden producirse cambios similares en la distancia entre barrenos adyacentes.

Esto significa que un patrón de perforación que parece correcto en la superficie puede contener variaciones geométricas significativas más abajo en los agujeros.

En consecuencia, algunas zonas pueden recibir una energía menos efectiva en relación con la roca que se está fracturando, mientras que otras pueden experimentar concentraciones indeseables.

La fragmentación resultante puede volverse inconsistente a lo largo de la explosión.

Fuentes comunes de imprecisión en la perforación

Diversos factores pueden contribuir a las diferencias entre la geometría diseñada y la geometría real del barreno.

La posición del equipo, la alineación de la broca, las condiciones de perforación, la estructura geológica y el rendimiento del equipo pueden influir en la trayectoria final del pozo.

Las prácticas del operador y la precisión del trazado inicial de la perforación también son importantes.

Las consecuencias pueden ser especialmente significativas en barrenos más profundos, donde pequeños cambios de dirección pueden provocar mayores diferencias de posición cerca de la base.

Evaluación de la precisión de la perforación

La precisión de la perforación se puede evaluar mediante varias mediciones complementarias.

Posición del collar Identifica las diferencias entre la ubicación inicial prevista y la real de un barreno.

Ángulo y trayectoria del orificio Describe la dirección y la trayectoria que sigue el agujero. Un agujero puede comenzar en la posición correcta, pero desviarse gradualmente a medida que avanza la perforación.

posición de los dedos del pie Identifica la ubicación del extremo del orificio en relación con su posición prevista. Esto resulta especialmente útil para evaluar la carga y el espaciado cerca de la base del banco.

Longitud del agujero Proporciona información sobre la profundidad de perforación, pero una diferencia de longitud no indica necesariamente una desviación lateral. Un agujero puede alcanzar la profundidad correcta aunque siga una trayectoria incorrecta.

Cuando procede, los estudios de sondeos y los registros de perforación ayudan a establecer la geometría real de la explosión.

La comparación de esta información con la fragmentación medida puede revelar relaciones entre la ejecución de la perforación y el rendimiento de la voladura.

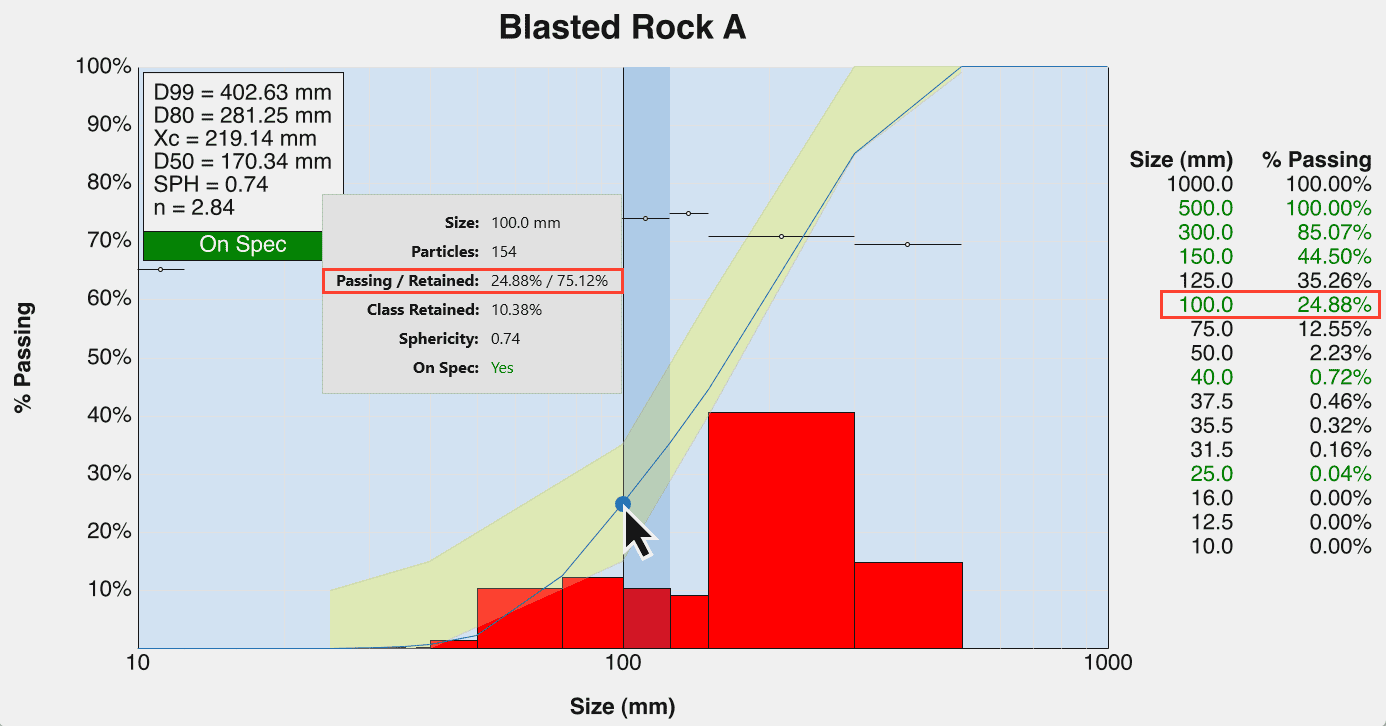

7. ¿Qué factores determinan la fragmentación exitosa de una explosión?

El objetivo de la optimización de la voladura no es simplemente producir fragmentos más pequeños.

La distribución del tamaño de partícula deseada depende de cómo se vaya a excavar, transportar, triturar y procesar el material.

Material de gran tamaño

Los fragmentos de gran tamaño pueden generar dificultades durante la carga y el transporte, y pueden exceder el tamaño de alimentación aceptable para los equipos posteriores.

Dependiendo de la operación, los objetos de gran tamaño pueden requerir manipulación adicional, un corte secundario o ajustes en el proceso de manipulación del material.

Multas excesivas

Una fragmentación muy fina no siempre es deseable.

Si bien las partículas más pequeñas pueden reducir algunos requisitos de trituración posteriores, un exceso de partículas finas puede contribuir a la generación de polvo, dificultades en la manipulación del material o características indeseables en la alimentación.

El impacto depende del tipo de material y del equipo de procesamiento utilizado.

Consistencia de la fragmentación

Dos explosiones pueden producir tamaños de fragmentos promedio similares, pero tener distribuciones de tamaño de partículas muy diferentes.

Una puede contener una gama relativamente uniforme de fragmentos, mientras que otra contiene una mezcla de partículas finas en exceso y grandes rocas.

Ambos podrían reportar valores similares para una métrica de tamaño individual, pero tener un rendimiento diferente durante la carga y el procesamiento.

Por este motivo, la evaluación de la voladura debe tener en cuenta la distribución general del tamaño de las partículas y las partes de esa distribución que sean relevantes para la operación.

La importancia de la fragmentación va más allá de la voladura en sí. La distribución del tamaño de las partículas puede influir en la carga, el transporte, la trituración, la molienda y la uniformidad de las operaciones posteriores. Comprender estas relaciones ayuda a establecer objetivos de fragmentación significativos y a vincular el rendimiento de la voladura con objetivos operativos más amplios.

Explorar De la voladura a la planta de procesamiento: uso de datos de fragmentación para mejorar el rendimiento minero. para aprender cómo las mediciones de partículas pueden respaldar las decisiones a lo largo del ciclo de minería y procesamiento.

8. Medición y evaluación de la fragmentación por explosión

Sin mediciones, la evaluación del rendimiento de la voladura depende en gran medida de la observación visual y de la experiencia del operador.

Estas observaciones siguen siendo valiosas, pero las mediciones cuantitativas de fragmentación permiten comparaciones más consistentes entre las explosiones.

Comprensión de la distribución del tamaño de las partículas

La distribución del tamaño de partícula (DTP) describe las proporciones relativas de los diferentes tamaños de partícula dentro de una muestra de material.

La distribución del tamaño de partícula (PSD) se suele presentar como una curva acumulativa de porcentaje de paso, que muestra el porcentaje de material de tamaño inferior a cada tamaño de partícula.

Una medida que se usa con frecuencia es P80, el tamaño de partícula en el que pasa el 80% del material.

El P80 puede ayudar a evaluar la fragmentación contra un objetivo o a comparar los resultados entre explosiones, pero por sí solo no puede describir la distribución completa.

Otras mediciones, como P50, P95 y los porcentajes de material dentro de rangos de tamaño específicos, también pueden ser importantes.

Por ejemplo, una operación preocupada por los atascos en la trituradora primaria puede hacer especial hincapié en la parte de la distribución correspondiente al material de gran tamaño, mientras que otra operación puede centrarse en controlar la cantidad de material dentro de un rango de alimentación específico.

Medición de la fragmentación con WipFrag

WipFrag Mide la fragmentación a partir de fotografías de roca expuesta, convirtiendo los límites visibles de las partículas en datos cuantitativos de distribución del tamaño de las partículas.

Las imágenes pueden obtenerse a nivel del suelo, bajo tierra, a partir de muestras de laboratorio o mediante vehículos aéreos no tripulados (VANT).

WipFrag permite a los usuarios generar curvas PSD, evaluar rangos de tamaño de partícula, comparar resultados con rangos de especificación y combinar múltiples análisis de imágenes en un programa de muestreo más amplio.

Con las imágenes adecuadas obtenidas mediante drones, también se puede evaluar espacialmente la fragmentación en toda la zona de la explosión, lo que ayuda a identificar diferencias entre regiones relativamente gruesas y finas.

Estas mediciones facilitan la comparación de la fragmentación observada con los objetivos operativos y los resultados de explosiones anteriores.

Sin embargo, el análisis fotográfico tiene limitaciones importantes.

WipFrag mide el material visible en las imágenes. Las partículas enterradas y las partículas finas ocultas bajo fragmentos más grandes no se pueden medir directamente, y las partículas más pequeñas que se pueden distinguir dependen de la calidad y la resolución de la imagen.

Por lo tanto, es esencial contar con un programa de muestreo representativo, especialmente al evaluar grandes o variables pilas de estiércol.

Para obtener más información, consulte la Guía de captura y muestreo de imágenes de WipFrag y Guía de interpretación de resultados de WipFrag.

¿Puede el análisis de fragmentación identificar problemas en el diseño de las voladuras?

Las mediciones de fragmentación pueden ayudar a identificar resultados inesperados y áreas que requieren una investigación más profunda.

Por ejemplo, una fragmentación gruesa y constante puede indicar que se deben revisar la carga, el espaciamiento, la precisión de la perforación, las condiciones geológicas o la distribución del explosivo.

De manera similar, un mapa de fragmentación espacial puede revelar variaciones en un montón de escombros que no eran evidentes a partir de una curva PSD general.

Sin embargo, Las mediciones de fragmentación describen el resultado, no necesariamente su causa..

El material de gran tamaño por sí solo no demuestra una carga excesiva, y los cambios en la distribución del tamaño de partícula no pueden establecer de forma independiente que la desviación de la perforación o el momento de inicio hayan causado el resultado.

Para una evaluación más completa, es necesario comparar las mediciones de fragmentación con el diseño de la voladura correspondiente, los registros de perforación, la información sobre la carga explosiva y las condiciones geológicas.

9. De la medición de la fragmentación a la optimización de la voladura

Para mejorar el rendimiento de las voladuras, es necesario que exista una relación coherente entre el resultado previsto, la fragmentación real y las condiciones que la produjeron.

Un enfoque práctico comienza por definir los requisitos de fragmentación de las operaciones posteriores.

Estos requisitos establecen los tamaños de partícula y las características de distribución que más importan para el sitio.

Tras cada explosión, se pueden recopilar mediciones de fragmentación representativas y compararlas con estos objetivos.

Cuando los resultados difieren de las expectativas, los ingenieros pueden revisar los registros de diseño y ejecución correspondientes para identificar posibles factores que contribuyan a ello.

Por ejemplo, si una zona de una explosión produce repetidamente fragmentos de mayor tamaño que las zonas circundantes, la operación puede comparar esa región con los registros de perforación, las distancias reales de la carga y las observaciones geológicas.

Si la evidencia sugiere que una condición particular está contribuyendo al problema, la operación puede evaluar los ajustes apropiados a través de su proceso establecido de diseño de voladuras.

Las mediciones de fragmentación posteriores proporcionan información sobre si los cambios produjeron el resultado deseado.

Uso de BlastCast para evaluar posibles cambios

WipFrag también incluye BlastCast, una herramienta para comparar la fragmentación medida con los resultados de la explosión modelada.

BlastCast utiliza parámetros de diseño de la explosión y características del explosivo para generar una distribución prevista del tamaño de las partículas.

Al calibrar el factor de roca del modelo comparándolo con la fragmentación medida de una voladura completada, los usuarios pueden establecer una base para evaluar los cambios en los parámetros de diseño seleccionados.

Mantener la consistencia de las condiciones de la roca calibrada permite comparar diferentes escenarios, lo que ayuda a ilustrar cómo los cambios en la geometría de la voladura u otros datos de entrada pueden influir en la distribución del tamaño de partícula prevista.

Estas predicciones son útiles para investigar posibilidades, pero no sustituyen un diseño de voladura cualificado ni las mediciones de rendimiento reales.

Los resultados de las explosiones posteriores deben medirse y compararse con las predicciones para evaluar hasta qué punto el modelo representa las condiciones de la operación.

Construyendo un proceso de mejora constante

Con el tiempo, un programa de medición estructurado puede ayudar a distinguir los resultados aislados de los patrones de rendimiento recurrentes.

El valor reside en mantener una relación coherente entre los registros de explosiones y las mediciones de fragmentación resultantes.

Al evaluar estos registros en conjunto, los responsables operativos pueden comprender mejor qué condiciones están asociadas con una fragmentación deseable y dónde podría ser conveniente realizar una investigación más exhaustiva.

El objetivo no es optimizar una medición de forma aislada, sino lograr una fragmentación que respalde los requisitos de rendimiento de toda la operación.

Conclusión

La voladura de rocas se rige por la interacción de la energía explosiva, las propiedades de la roca, la geometría de la voladura, la precisión de la perforación y el movimiento de la roca.

La carga, el espaciamiento, la altura del banco, la distribución del explosivo, el taponamiento y el momento de la iniciación influyen en cómo se fractura y separa la roca. La variabilidad geológica y la desviación de la perforación introducen una complejidad adicional, lo que significa que incluso diseños de voladura similares pueden producir resultados diferentes.

Por lo tanto, una fragmentación eficaz no se reduce simplemente a aplicar más energía o producir partículas más pequeñas. Requiere comprender cómo responde la roca y lograr una distribución del tamaño de las partículas adecuada para la operación.

Al combinar prácticas de voladura adecuadas con mediciones de fragmentación representativas, las operaciones mineras y de canteras pueden evaluar los resultados de manera más consistente, identificar oportunidades de mejora y tomar decisiones mejor fundamentadas.

Porque no se puede gestionar lo que no se puede medir.!

Referencias

• Hino, K. (1956). Fragmentación de la roca mediante voladuras y teoría de la onda expansiva. Simposio de Mecánica de Rocas/Geomecánica de ARMA EE. UU.
• Bhandari, S. (1979). Sobre el papel de las ondas de tensión y la presión cuasiestática del gas en la fragmentación de rocas por voladura.. Acta Astronautica, 6(3–4), 365–383.
• Blair, DP y Armstrong, LW (2001). La influencia de la carga en la vibración de la explosión. Fragblast, 5(1–2), 108–129.
• Onederra, I. y Esen, S. (2003). Selección de la sincronización entre agujeros y entre filas para voladuras superficiales: un enfoque basado en el análisis de alivio de carga. Actas de la 2ª Conferencia Mundial sobre Explosivos y Técnicas de Voladura.
• Prasad, S., Choudhary, BS y Mishra, AK (2017). Efecto de la relación entre el material de relleno y la carga, y del factor de pólvora en la fragmentación de la roca inducida por la voladura: un estudio de caso.. Serie de conferencias del IOP: Ciencia e ingeniería de materiales, 225, 012191.
• Manzoor, S., et al. (2022). Predicción de la fragmentación de rocas mediante el monitoreo de perforaciones: un estudio de caso de la mina Malmberget, Suecia. Revista del Instituto Sudafricano de Minería y Metalurgia, 122(3), 155–165.
