Guía de captura y muestreo de imágenes

•

•

•

•

•

•

•

•

1. Imágenes terrestres: pilas, acopios y material a granel.

Diagrama de una persona capturando imágenes en el campo con un dispositivo portátil utilizando WipFrag.

Prueba la pila, no te limites a fotografiarla.

Los montones de estiércol y las pilas de almacenamiento rara vez son uniformes. El material grueso puede acumularse hacia la base o los bordes del montón, mientras que el material más pequeño puede acumularse en otros lugares o quedar oculto bajo la superficie. Los mismos principios también se aplican cuando analizando los planos articulares con WipJoint.

Capture varias áreas representativas en lugar de fotografiar solo el lugar más fácil o más obvio.

Para una pila grande:

Captura varias áreas Al otro lado de la pila, NO tome varias imágenes de la misma área.
Incluya tanto las zonas centrales como las exteriores siempre que sea posible.
Si se está excavando el montón, recoja el material que quede expuesto a medida que esté disponible (si es posible).
Mantenga agrupadas para su análisis las imágenes de la misma pila, explosión o muestra.

Para trabajos generales de apilamiento de rocas, cinco o más imágenes representativas Es un buen punto de partida. Úselo más cuando la pila sea muy variable o cuando las partículas de gran tamaño sean especialmente importantes.

Cuando sea posible, capture cientos de partículas visibles En cada imagen, evite encuadrar de forma tan ajustada que una partícula grande domine la vista.

Coloca la cámara

Enfréntate al material de la forma más directa posible y rellena el marco con material roto.

Mantén la cámara lo más perpendicular posible a la superficie del material. Aléjate lo suficiente para reducir la distorsión de la perspectiva y usa el zoom óptico cuando sea necesario para llenar el encuadre desde una posición de trabajo mejor o más segura.

Evite tomar fotografías de primer plano y con gran angular de pilas inclinadas. Estas exageran el tamaño de las partículas más cercanas a la cámara y hacen que el material más lejano parezca más pequeño.

Elige la distancia de visualización adecuada

Trabaje lo suficientemente cerca como para ver con claridad las partículas importantes, pero lo suficientemente lejos como para abarcar un área representativa.

Si te encuentras demasiado lejos, las partículas más pequeñas pueden desaparecer en la imagen. Si estás demasiado cerca, la imagen puede excluir las partículas más grandes o una parte excesiva del montón.

Para obtener distribuciones de tamaño amplias, capture vistas adicionales más cercanas o más amplias en lugar de esperar que una sola imagen represente todos los tamaños de partículas por igual.

Escalado de imágenes terrestres

Utilice el método de escalado que coincida con la forma en que se capturó la imagen.

Auto escala

Al capturar directamente con WipFrag en un dispositivo móvil compatible, la función Escala automática elimina la necesidad de colocar una escala física en la imagen. Para usar Escala automática, colóquese aproximadamente al mismo nivel que el material que está capturando.

Lea más sobre Auto Scale en el Manual de usuario de WipFrag o mira el Vídeo tutorial sobre básculas automáticas en YouTube.

Una persona utilizando WipFrag en un dispositivo móvil en una cantera.

Escala de distancias (EDM)

Se puede utilizar un dispositivo de medición electrónica de distancias (EDM) para medir la distancia entre la cámara y el material. También es necesario conocer el ángulo de reposo del material con respecto al eje de visión de la cámara. WipFrag utilizará estos valores para calcular la escala del material. Este método permite el uso de lentes con zoom óptico. Asimismo, se puede utilizar con drones para capturar imágenes individuales a escala de pilas de material o muros altos, siempre que el dron pueda indicar su distancia al material.

Lea más sobre la escala de distancia en el Manual de usuario de WipFrag.

Diagrama de una persona usando WipFrag, midiendo la distancia con un distanciómetro electrónico y midiendo el ángulo de reposo de la pila de material.

Escala única

Utilice una escala física cuando el material se encuentre aproximadamente en un mismo plano con poca variación de profundidad en la imagen. Este NO es el mejor método para imágenes de campo, a menos que se capture una superficie relativamente plana desde una posición cenital o perpendicular.

Lea más sobre objetos de referencia de escala física en el Manual de usuario de WipFrag.

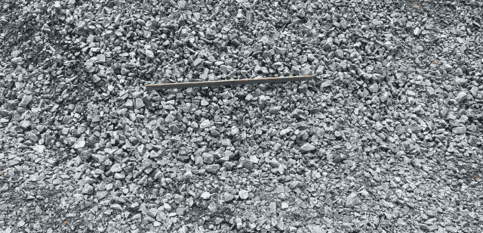

Un ejemplo de un objeto de referencia de escala única utilizado en una imagen.

Escala doble

Utilice dos escalas físicas cuando el material se incline significativamente alejándose de la cámara. Coloque las escalas a diferentes profundidades (primer plano y fondo), orientadas horizontalmente en la imagen, para que WipFrag pueda compensar el cambio de perspectiva. Este es el mejor método para imágenes de campo cuando se utilizan objetos de referencia con escalas físicas.

Lea más sobre objetos de referencia de escala física en el Manual de usuario de WipFrag.

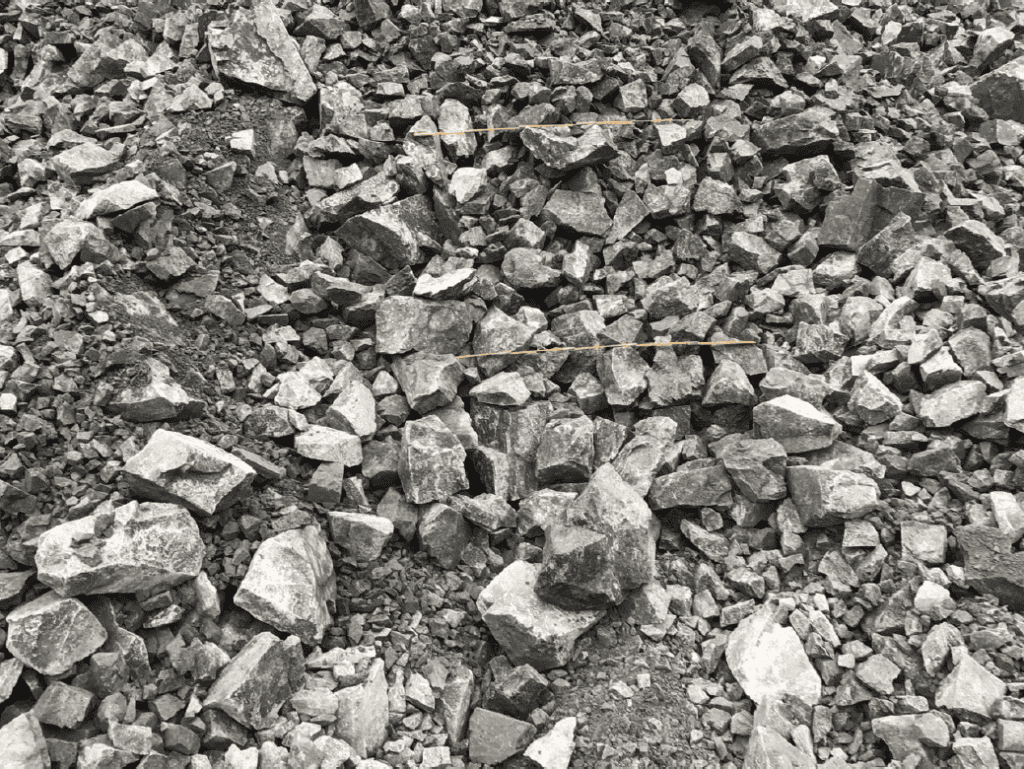

Un ejemplo de objetos de referencia de doble escala utilizados en una imagen.

Mantenga las básculas físicas claramente visibles y colóquelas en un lugar donde NO oculten información importante.

IMÁGENES TERRESTRES – HACER
✓ Seleccione varias ubicaciones representativas.
✓ Rellena el marco con el material.
✓ Mantén la imagen nítida y enfocada.
✓ Captura suficientes partículas para representar la muestra.
✓ Utilice una iluminación uniforme siempre que sea posible.
✓ Utilice el método de escalado adecuado.
✓ Mantén agrupadas las imágenes de cada pila, explosión o muestra.
✓ Capture vistas adicionales cuando una sola imagen no pueda mostrar todo el rango de tamaño relevante.

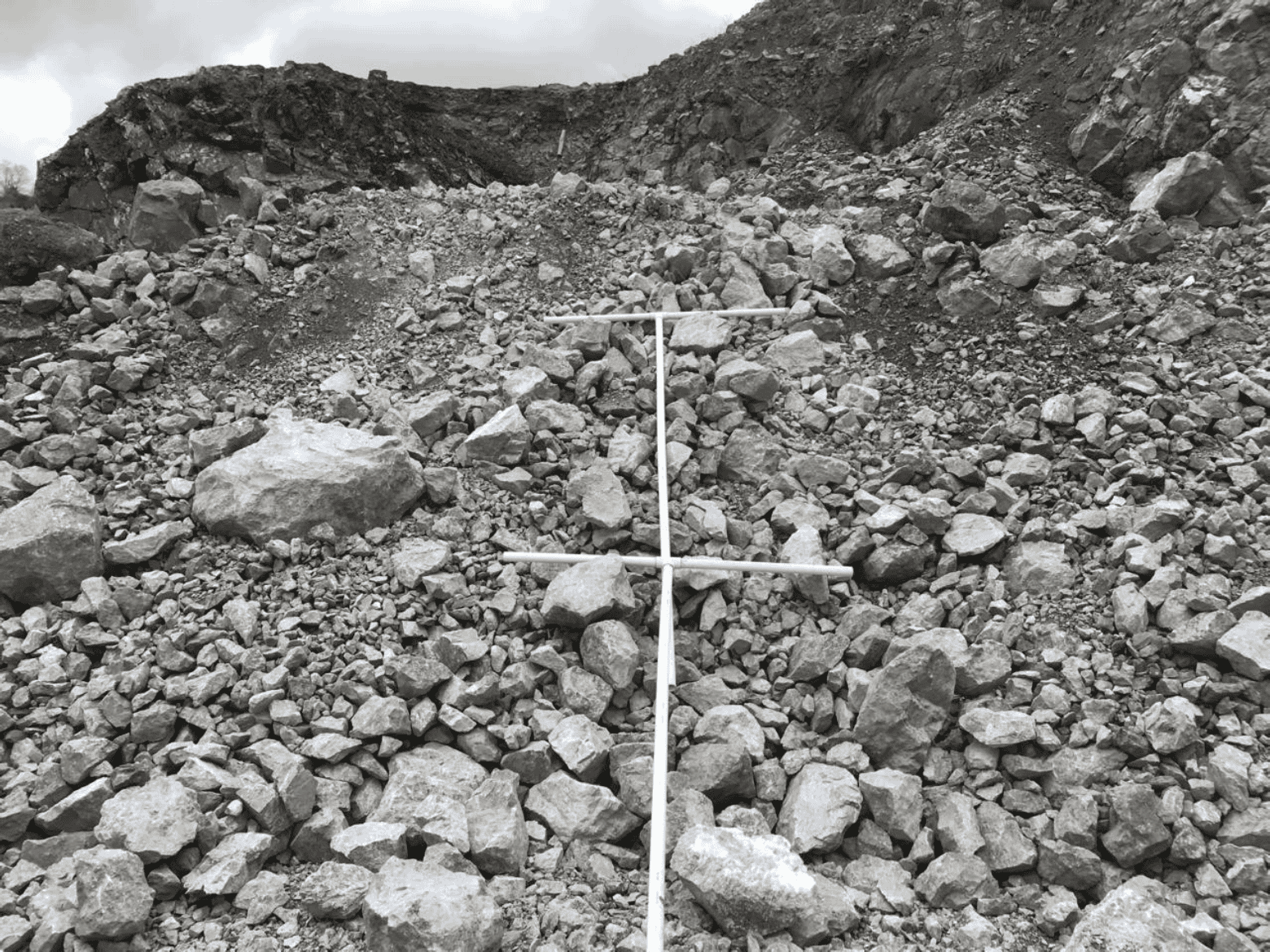

Un ejemplo de una buena imagen de campo, excelente para el análisis con WipFrag. — *Un ejemplo de una imagen de campo bien capturada, perfecta para el análisis.*

IMÁGENES TERRESTRES – EVÍTALAS
✕ Seleccionar únicamente las zonas de aspecto más tosco o más fino.
✕ Basarse en una sola fotografía para representar una muestra grande o variable.
✕ Ángulos oblicuos extremos.
✕ Vistas panorámicas de primer plano.
✕ Zoom digital.
✕ Utilizar una sola escala cuando haya una profundidad o pendiente significativa.
✕ Introducir material inestable para colocar un objeto de escala.
✕ Rellenar la imagen con cielo, suelo, equipo o entorno innecesarios.

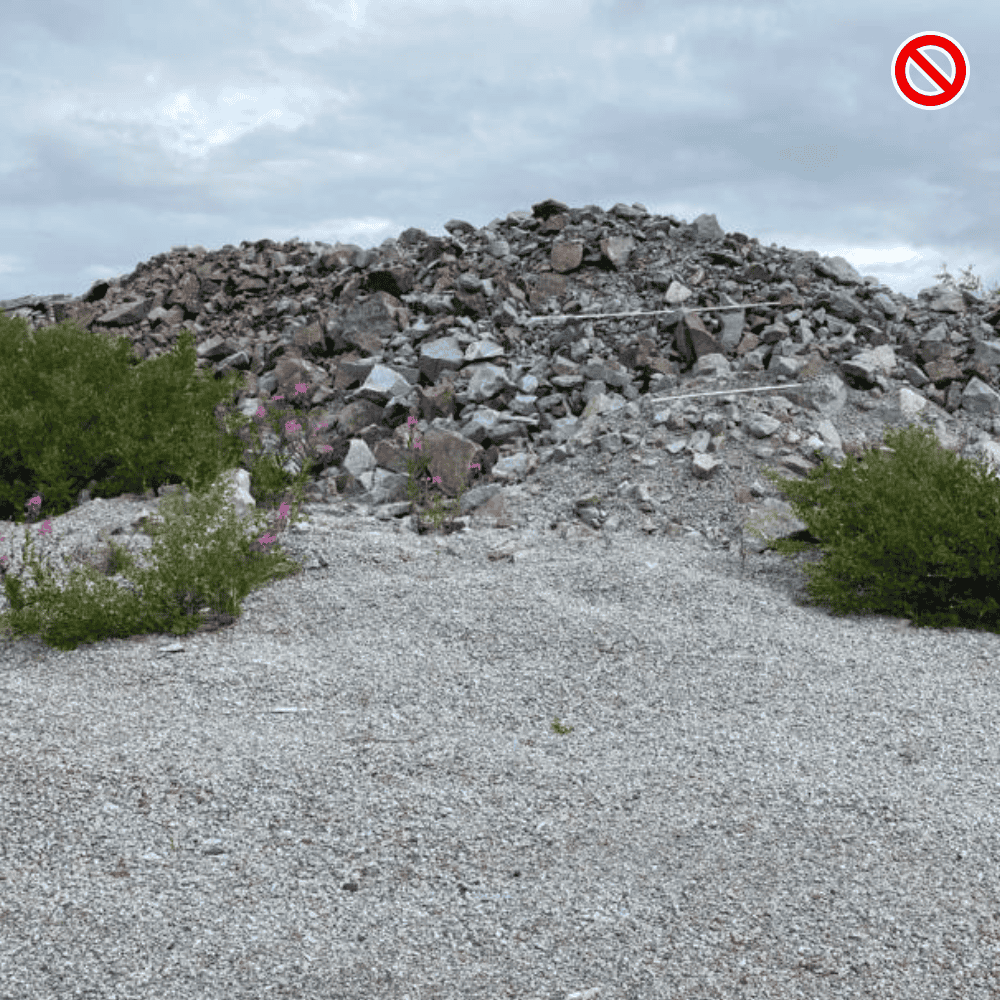

Un ejemplo de una mala imagen de campo, no apta para el análisis de WipFrag. — *Ejemplo de una imagen de campo mal capturada, NO apta para el análisis.*

RECORDAR

No necesitas objetos de referencia de escala para usar WipFrag. La función de escalado automático integrada es extremadamente potente. Pruébala varias veces para ver cómo funciona con tu tipo de dispositivo.

Ejemplos de imágenes terrestres – Buenas:

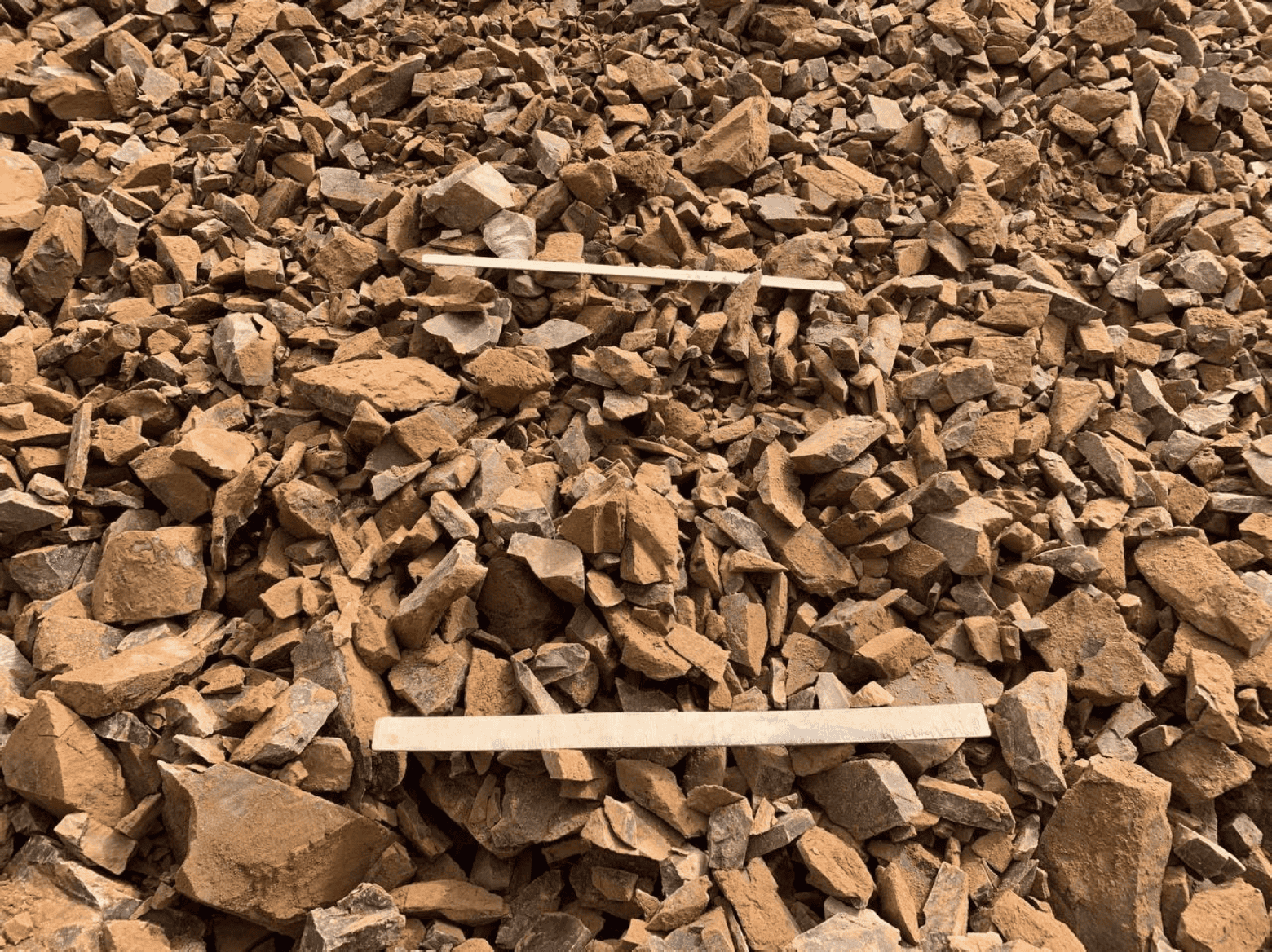

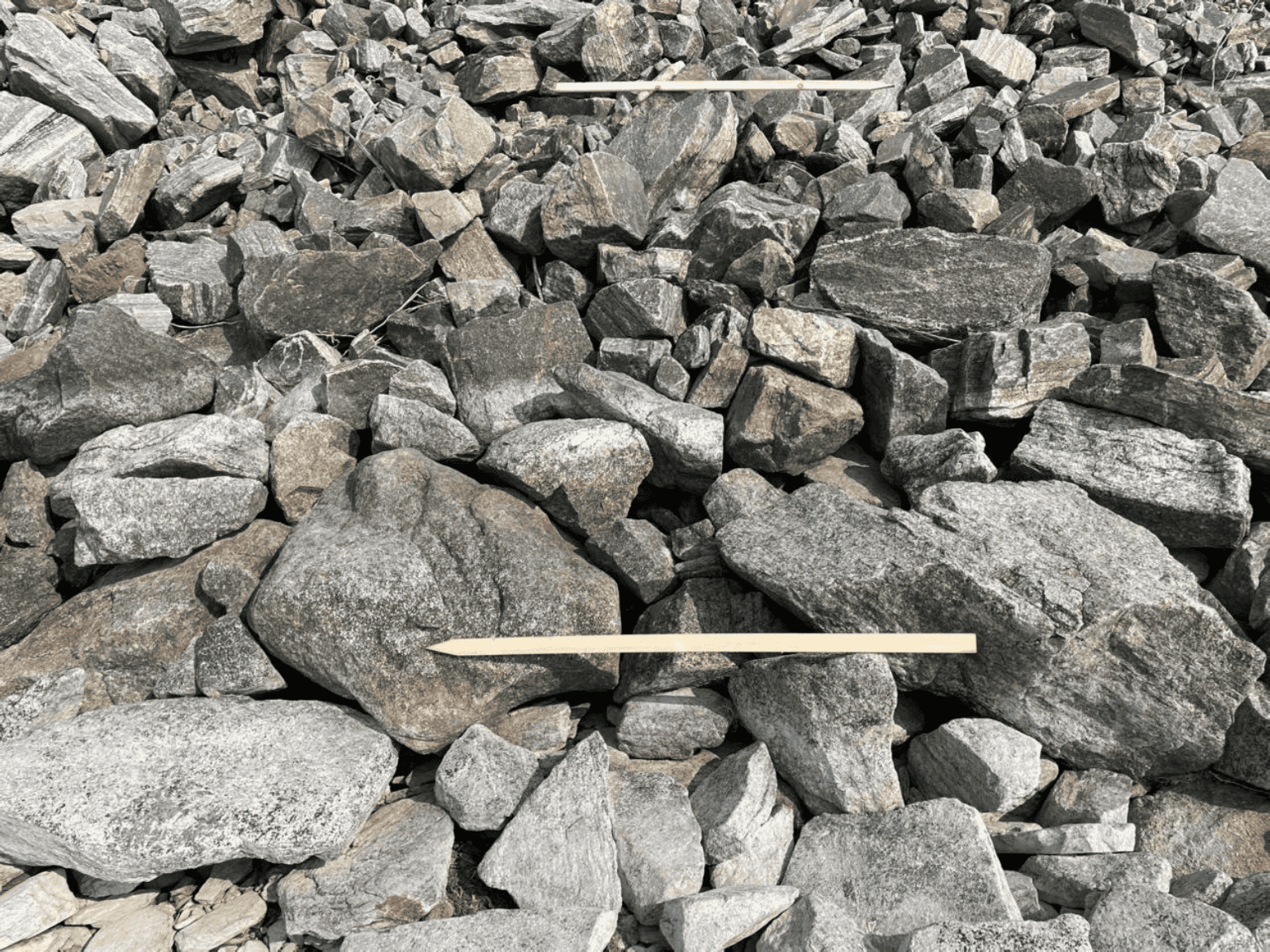

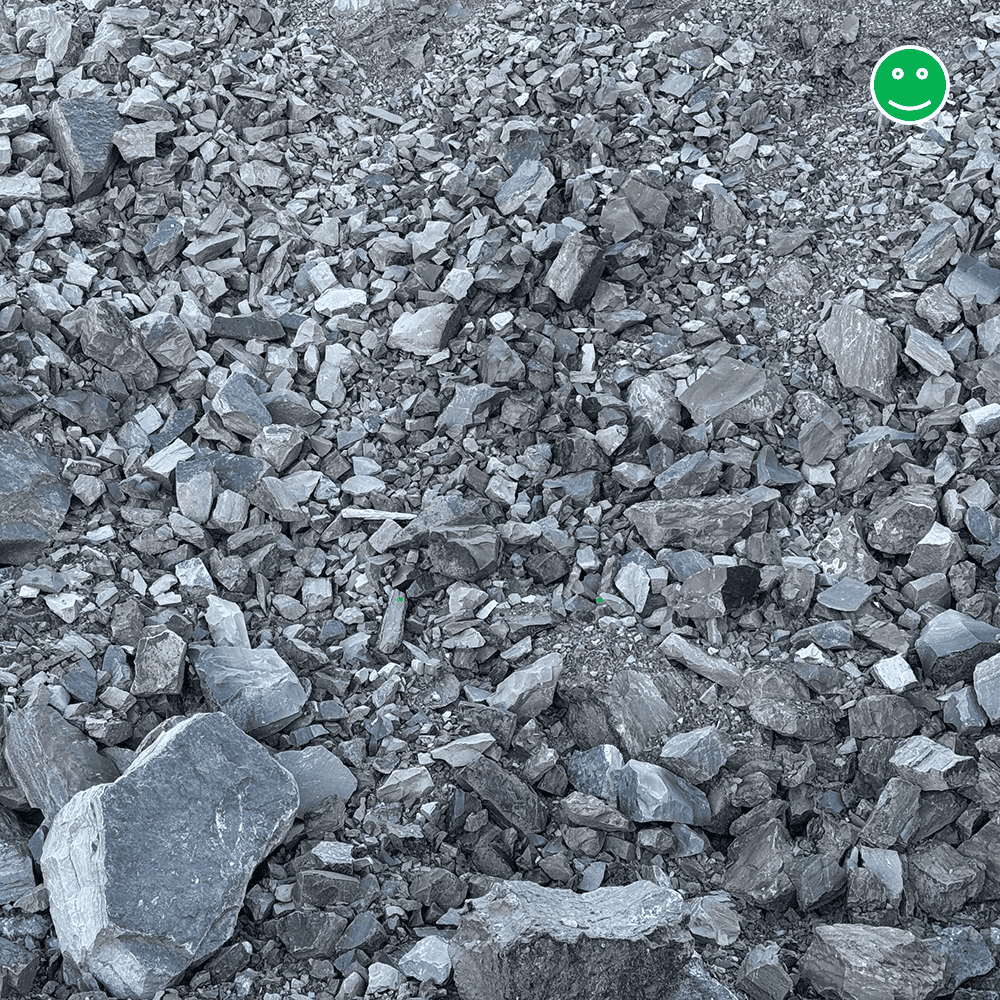

Un ejemplo de una buena imagen de campo, excelente para el análisis de WipFrag.

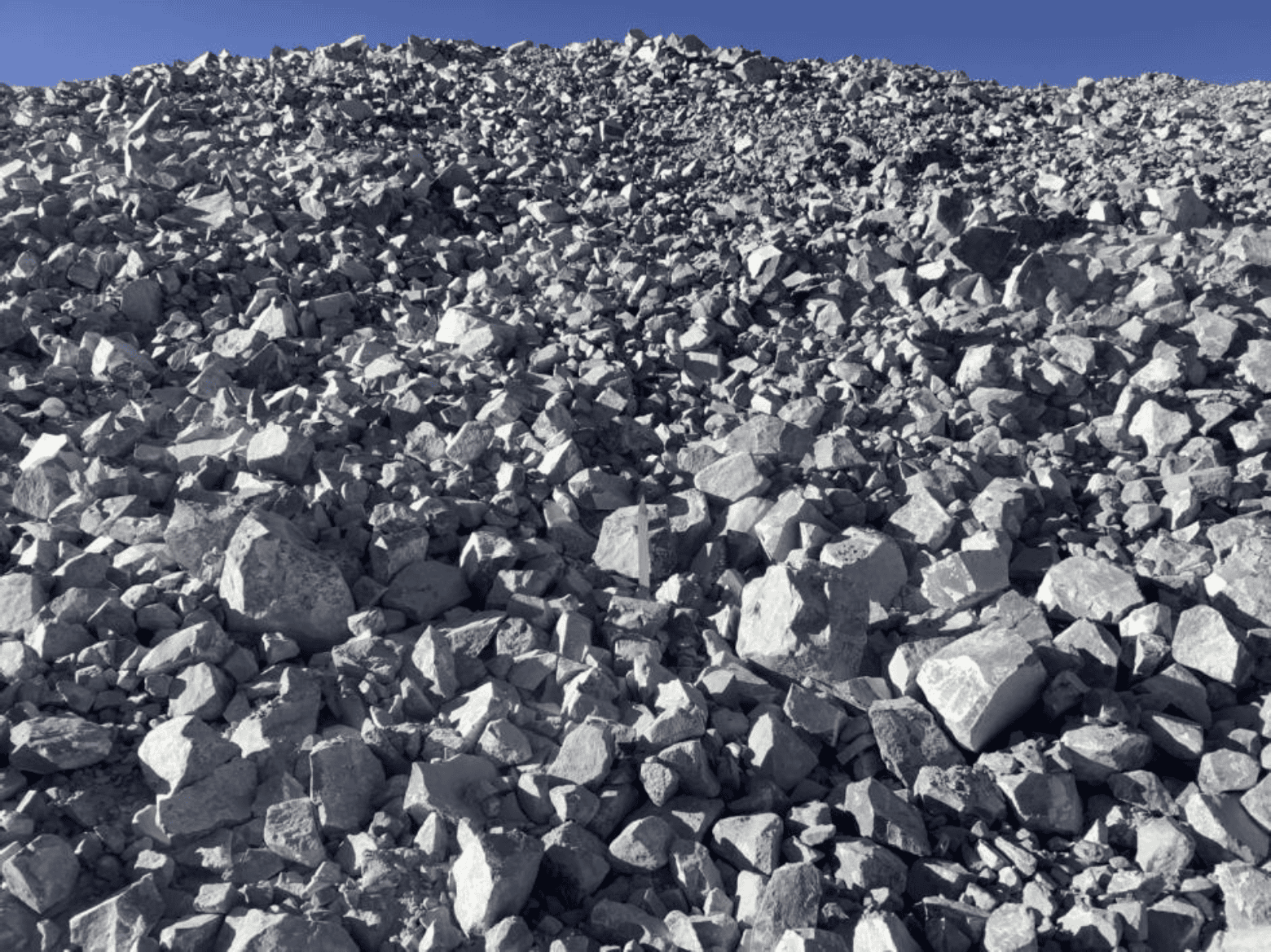

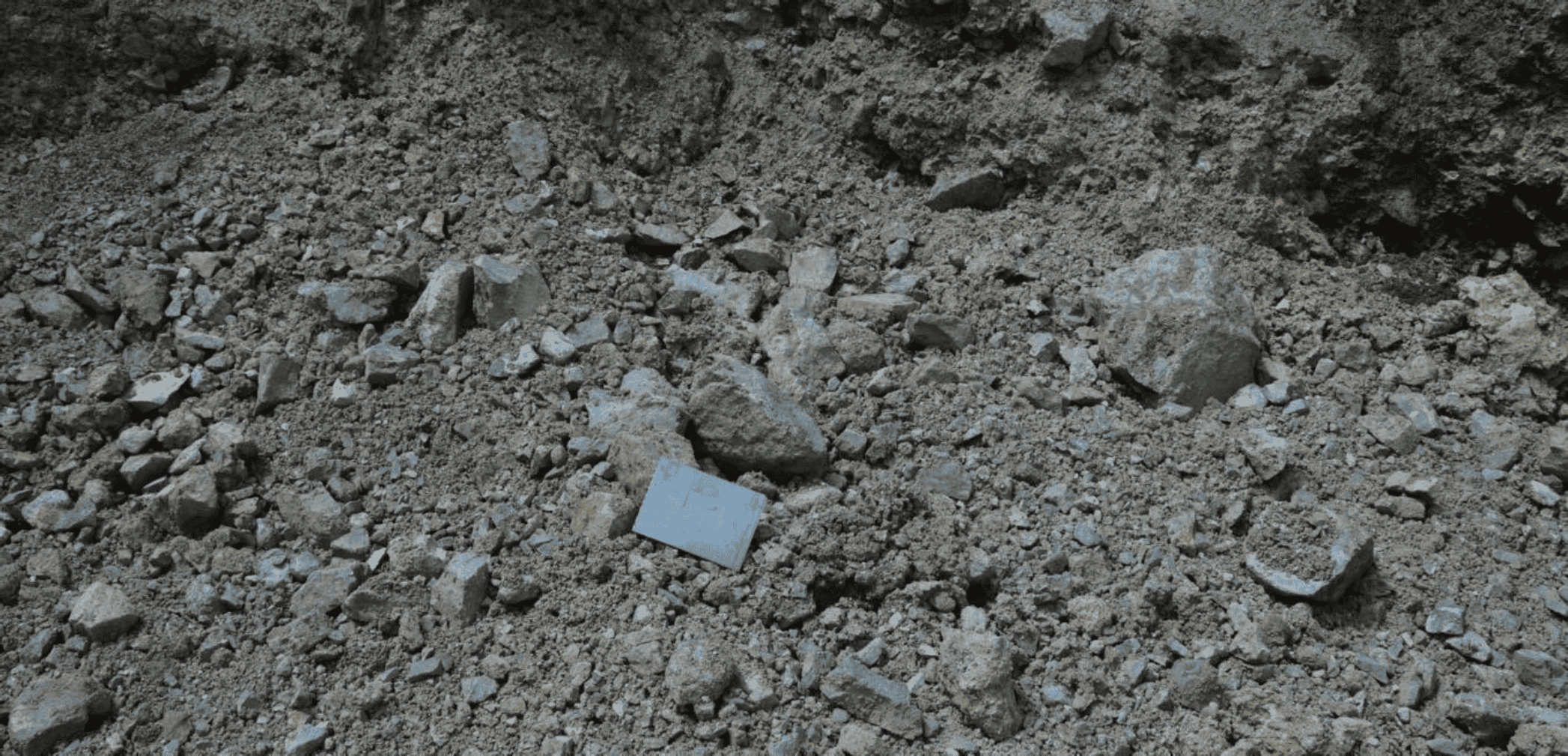

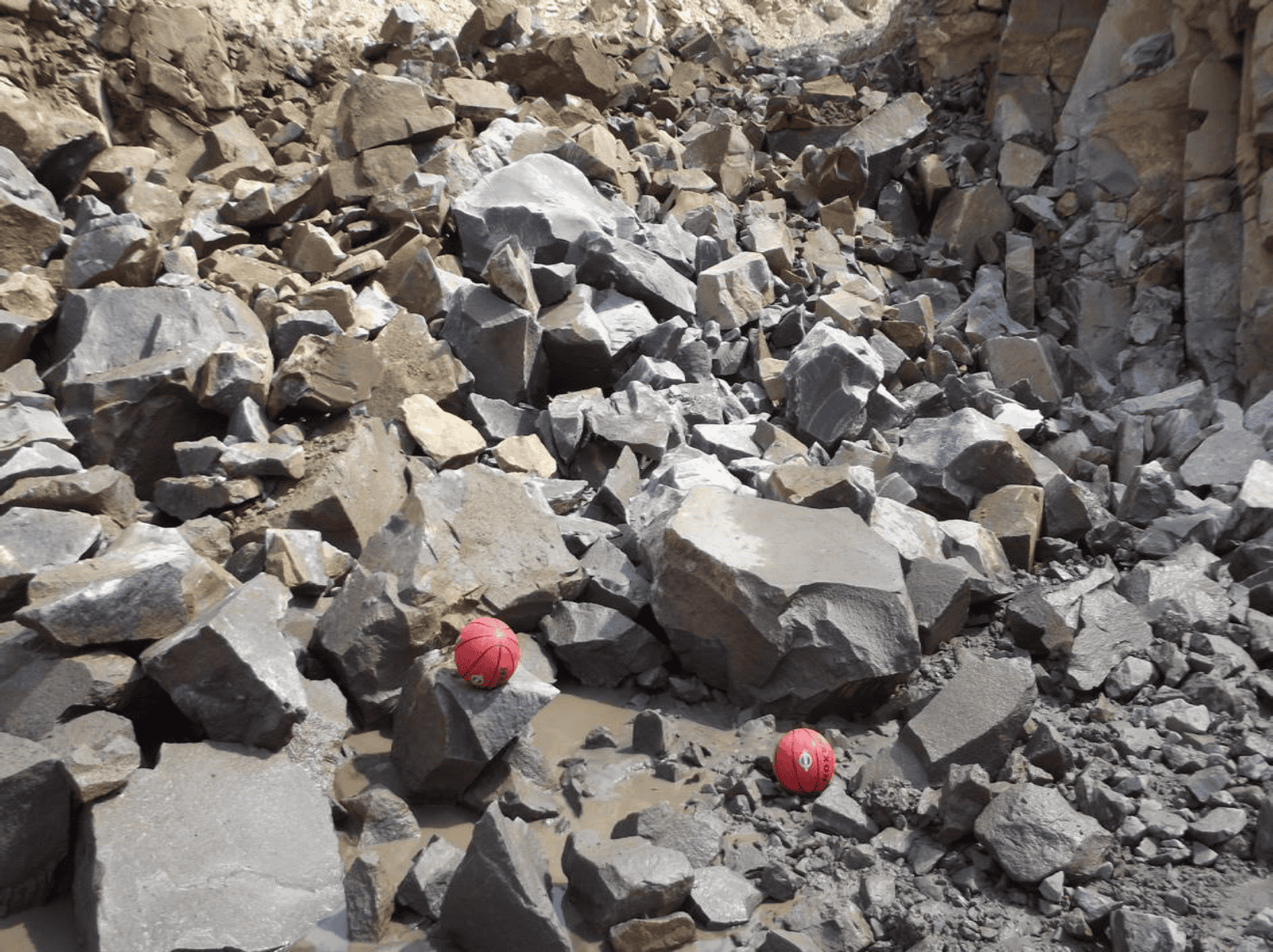

Ejemplos de imágenes terrestres – Malas:

Saltar a:

•

•

•

•

•

•

•

•

2. Imágenes de UAV/drones: captura de grandes áreas.

Diagrama de un dron capturando una imagen para su análisis en WipFrag.

Las imágenes obtenidas con drones son útiles para visualizar grandes pilas de escombros, explosiones, depósitos de materiales y otras áreas difíciles de representar con fotografías terrestres.

Para el análisis ortomosaico de WipFrag, céntrese en tres cosas: Cobertura completa, superposición suficiente y suficiente detalle de imagen para ver las partículas que importan..

Planifica el vuelo

Cubre toda el área que pretendes analizar, incluyendo sus bordes.

Para un vuelo de mapeo automatizado:

Apunta la cámara recta hacia abajo (90°).
Utilice aproximadamente Superposición de imágenes 80% en la dirección del viaje y entre líneas de vuelo adyacentes.
Utilice una cuadrícula regular o un patrón de vuelo de mapeo.
Mantén un altitud constante durante la pasada de mapeo.
Captura imágenes fijas nítidas sin desenfoque por movimiento.

Elige la altitud adecuada

Como punto de partida práctico, 20–40 m por encima del material Funciona bien para muchas aplicaciones.

Ajusta la altitud de la cámara, el tamaño de las partículas, el área que se está cubriendo y el terreno.

Volar a mayor altura cubre una mayor área, pero reduce el detalle de las partículas. Volar a menor altura proporciona más detalle, pero requiere más imágenes y una cobertura más minuciosa.

Vuela lo suficientemente bajo como para que las partículas que te importan permanezcan claramente visibles..

Consultar las condiciones del vuelo

Elija condiciones que permitan que el UAV se mantenga estable y produzca imágenes nítidas y con una exposición uniforme.

Evite el viento fuerte, la lluvia, la poca visibilidad, el deslumbramiento intenso, las sombras profundas u otras condiciones que puedan producir imágenes borrosas o mal expuestas.

Antes de abandonar el sitio, revise las imágenes para nitidez y cobertura completa siempre que sea posible.

Escalado de imágenes de UAV

Normalmente, no se requiere un objeto de escala física para el flujo de trabajo de ortomosaicos con UAV de WipFrag.

Consulte el Manual de usuario de WipFrag para el procedimiento actual de creación, escalado y análisis de ortomosaicos, o consulte el Tutorial de ortomosaico para UAV en nuestro canal de YouTube.

IMÁGENES DE UAV – HACER	IMÁGENES DE AVIÓN NO CONTROLADO: EVÍTELAS
✓ Cubra toda el área de la explosión o de la muestra.	✕ Fotografías escénicas oblicuas para análisis ortomosaico.
✓ Utilice un vuelo de mapeo repetible.	✕ Faltando el perímetro de la explosión.
✓ Apunta la cámara directamente hacia abajo.	✕ Superposición de imágenes insuficiente.
✓ Mantener una superposición aproximada de 80%.	✕ Volando innecesariamente alto.
✓ Vuela lo suficientemente bajo como para poder distinguir las partículas que te interesan.	✕ Vuelan tan bajo que la cobertura se fragmenta o queda incompleta.
✓ Compruebe la nitidez y la cobertura de la imagen después del vuelo.	✕ Imágenes borrosas.
✓ Mantenga claramente separadas las imágenes de diferentes explosiones o vuelos.	✕ Mezcla de imágenes de distintas explosiones en un solo ortomosaico.

VUELO Y CAPTURA MANUAL DE UAV

Si las rutas de vuelo automatizadas son NO disponible para su UAV/dron, utilice el método de escalera:

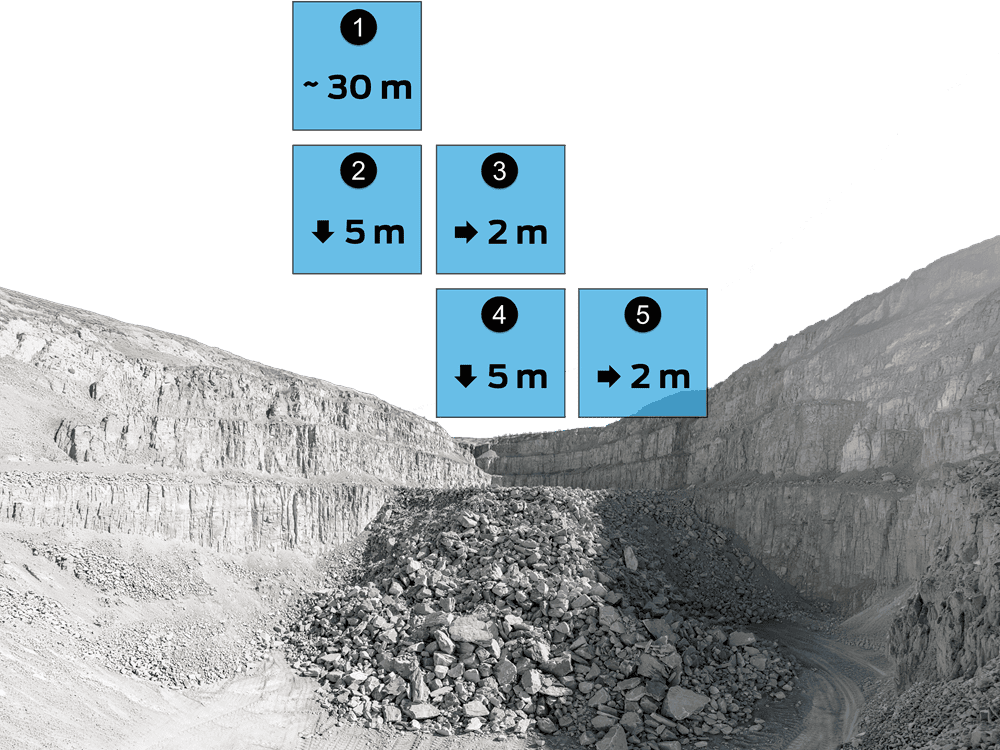

Diagrama del método de análisis por etapas para UAVs con WipFrag

Comience a una altitud de aproximadamente 30 metros (98,5 pies). encima del sujeto. Captura una imagen.
Muévase hacia abajo por 5 metros (16,5 pies). Capturar una imagen
Mover horizontalmente por 2 metros (6,5 pies). Captura una imagen.
Muévase hacia abajo por 5 metros (16,5 pies). Capturar una imagen
Mover horizontalmente por 2 metros (6,5 pies). Captura una imagen.
Repita este patrón según sea necesario, Desplazarse por la zona de muestra. Tomar al menos 5 fotos.

Saltar a:

•

•

•

•

•

•

•

•

3. Captura de imágenes subterráneas

Diagrama de una persona utilizando WipFrag en un dispositivo móvil bajo tierra.

La captura de imágenes subterráneas sigue los mismos principios básicos que la fotografía de campo, pero iluminación y distancia de trabajo necesitan atención adicional.

Comience con un punto de vista seguro

Trabaje desde una posición segura con una visión clara del material.

NO entre en terreno no sostenido, en una dirección activa o en material inestable solo para mejorar una imagen o colocar una escala.

Utilice una iluminación amplia y uniforme.

Utilice suficiente luz para que los límites de las partículas sean visibles sin crear sombras profundas ni puntos brillantes.

Cuando sea posible:

Coloca una luz a cada lado de la cámara;
elevar las luces;
apúntelos a través del material en lugar de directamente desde la posición de la cámara; y
Utilice fuentes de luz portátiles y de amplio alcance, como paneles LED.

Esto crea una iluminación más uniforme, a la vez que deja suficiente sombra para distinguir las partículas vecinas.

Evite el flash directo de la cámara.

NO confíe en el flash incorporado o montado en la cámara como fuente de luz principal. La luz que proviene de cerca del objetivo puede aplanar la imagen y dificultar la visualización de los límites de las partículas.

Una sola luz intensa proveniente de un lado puede crear el problema opuesto al producir grandes sombras oscuras.

Utilice varias fuentes de luz amplias siempre que sea posible.

Estabiliza la cámara

Utilice un trípode u otro soporte estable cuando la iluminación sea limitada.

Una imagen nítida con una exposición más larga es mejor que una imagen tomada a mano alzada con desenfoque por movimiento.

Capturar grandes encabezados y pilas en secciones

No se aleje tanto que las partículas que le interesan se vuelvan demasiado pequeñas para verlas, solo para intentar abarcar toda el área en una sola imagen. En su lugar, capture el área en varias secciones repetibles y combine los análisis cuando sea apropiado.

Imagen subterránea: Captura de geometría

Dónde x es el ancho del área de muestra, que también es la distancia a las fuentes de iluminación. La posición de captura de la cámara debe ser el doble de esa distancia (2×x) lejos.

Diagrama de la geometría de captura ideal para análisis subterráneos con WipFrag.

IMÁGENES SUBTERRÁNEAS – HACER
✓ Trabaja desde un lugar seguro.
✓ Utilice dos o más fuentes de luz amplias siempre que sea posible.
✓ Coloca las luces lejos del eje de la cámara.
✓ Utilice un trípode en condiciones de poca luz.
✓ Rellene el recuadro con el material que se está muestreando.
✓ Cuando sea necesario, divida las áreas grandes en secciones sistemáticas.
✓ Utilice la función de doble escala al fotografiar materiales con una profundidad considerable.

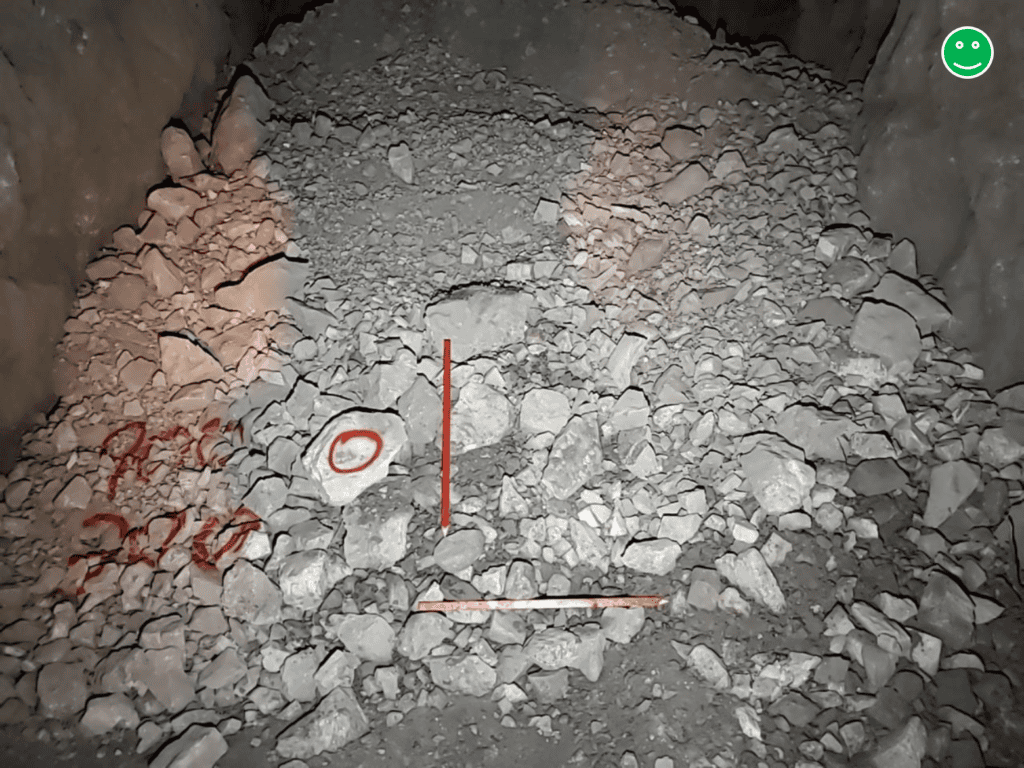

Un ejemplo de una buena imagen subterránea, excelente para el análisis de WipFrag. — *Un ejemplo de una imagen subterránea bien capturada.*

IMÁGENES SUBTERRÁNEAS – EVÍTALAS
✕ Flash montado en la cámara.
✕ Un foco de luz intenso.
✕ Sombras profundas que ocultan la materia.
✕ Deslumbramiento intenso en superficies mojadas.
✕ Imágenes con ruido o borrosas incluso cuando hay mejor iluminación o una cámara más potente.
✕ Alejándonos cada vez más para que todo quepa en una sola imagen.
✕ Entrar en terreno peligroso para colocar una báscula.

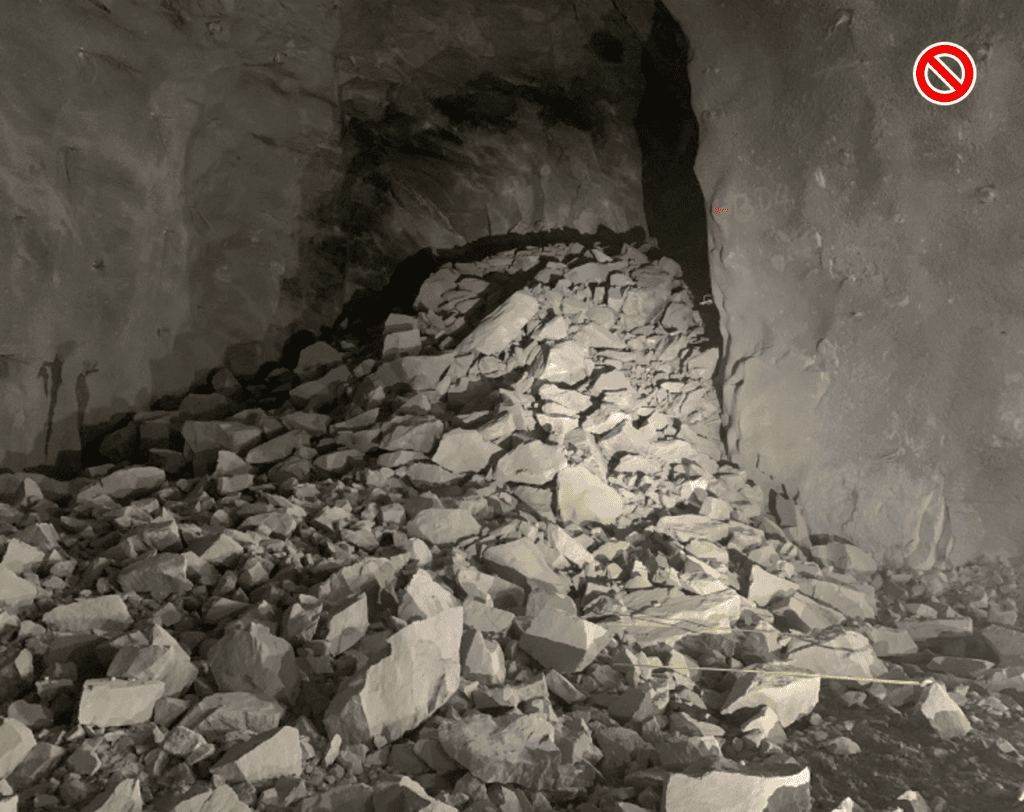

Un ejemplo de una mala imagen subterránea, no apta para el análisis de WipFrag. — *Un ejemplo de una imagen subterránea mal capturada.*

Saltar a:

•

•

•

•

•

•

•

•

4. Muestras de laboratorio, bandejas y microscopía

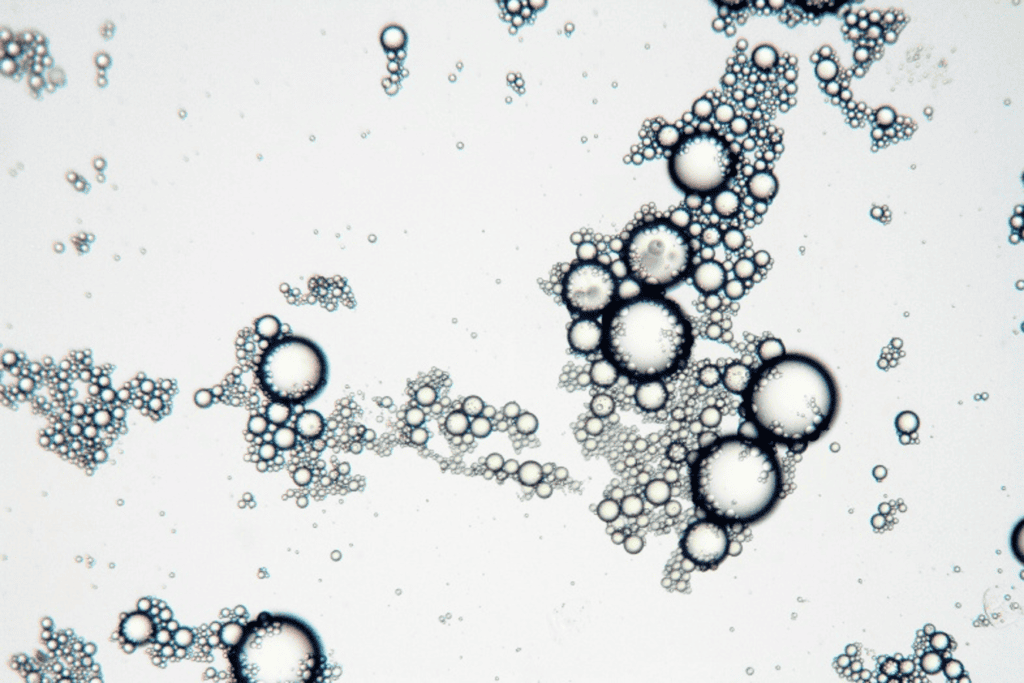

Una muestra de una lámina de microscopio

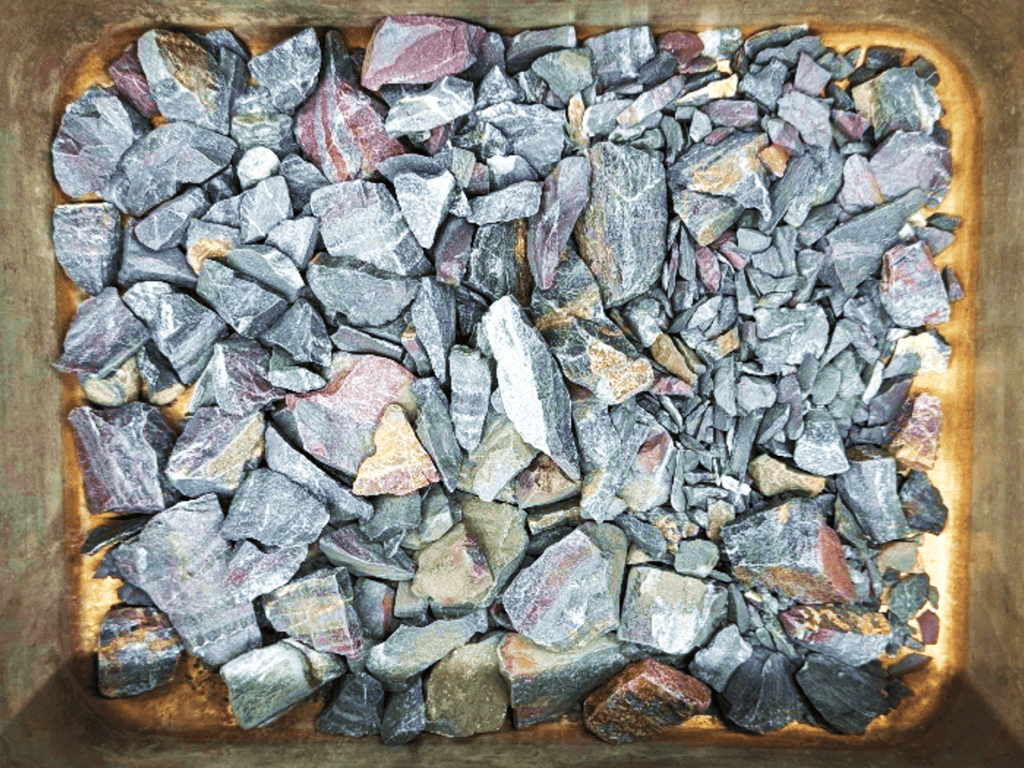

Para muestras controladas, la prioridad es repetibilidad. Mantenga la preparación de la muestra, la posición de la cámara, la iluminación y la escala consistentes entre análisis comparables.

Prepara la muestra

Extienda el material de manera que las partículas que necesita medir sean visibles.

NO ordene las partículas por tamaño ni elimine partículas simplemente para facilitar el análisis de la imagen. El material fotografiado debe seguir siendo representativo de la muestra.

Si las partículas se superponen lo suficiente como para ocultar sus límites, reduzca la profundidad de la muestra o divida el material en varias porciones representativas.

Captura directamente desde arriba

Coloque la cámara perpendicular a la bandeja o a la superficie de la muestra.

Para realizar pruebas repetidas, utilice un soporte fijo para la cámara o un trípode cuando sea posible. Mantenga el altura de la cámara, campo de visión, iluminación y área de muestra consistente de un análisis a otro.

Utilice una iluminación uniforme.

Utilice una iluminación difusa y uniforme en toda la muestra.

Evite las sombras direccionales intensas, los reflejos, los puntos de luz brillantes o la iluminación desigual.

Escalar la imagen

Para una bandeja o muestra plana, utilice una escala simple colocada en el mismo plano que el material.

También se pueden capturar imágenes desde arriba utilizando el flujo de trabajo de escalado automático compatible. Consulte la Manual de usuario de WipFrag para instrucciones de escalado automático.

IMÁGENES DE LABORATORIO Y BANDEJA – HACER	IMÁGENES DE LABORATORIO Y BANDEJA – EVITE
✓ Utilice una posición de cámara repetible.	✕ Organizar o seleccionar partículas para cambiar la distribución aparente.
✓ Fotografía perpendicular a la muestra.	✕ Inclinar la cámara.
✓ Utilice una iluminación uniforme y difusa.	✕ Capas profundas que ocultan los límites de las partículas.
✓ Rellene la mayor parte de la imagen con material de muestra.	✕ Colocar la escala por encima o por debajo del plano de la partícula.
✓ Mantenga la uniformidad en la preparación de las muestras.	✕ Modificar la configuración de captura entre muestras comparables.
✓ Mantenga una escala física en el mismo plano que el material.	✕ Sombras intensas, reflejos o resplandores.

Para imágenes de microscopio

Los mismos principios se aplican a escala microscópica: partículas claras, escala conocida, condiciones de captura consistentes y muestreo representativo.

Mantenga las partículas de interés claramente definidas y enfocadas.
Utilice una escala adecuada al aumento del microscopio.
Mantenga la misma magnificación al comparar las muestras.
Utilice una iluminación uniforme en todo el campo de visión.
Evite la sobreexposición que provoca que las partículas vecinas se fusionen visualmente.
Capture varios campos de visión representativos en lugar de seleccionar solo las áreas más limpias o de más fácil acceso.
Mantenga la misma preparación de las muestras entre los análisis comparativos.

IMÁGENES DE MICROSCOPIO – HACER	IMÁGENES DE MICROSCOPIO – EVITE
✓ Utilice una báscula calibrada.	✕ Utilizando una escala con un aumento diferente.
✓ Mantenga una ampliación constante.	✕ Seleccionar únicamente las áreas más fáciles de analizar.
✓ Mantén el plano de imagen enfocado.	✕ Utilizar imágenes en las que no se pueden distinguir las partículas vecinas.
✓ Capturar múltiples campos de visión representativos.	✕ Modificar los ajustes del microscopio o de la cámara durante un estudio comparativo sin documentar dicho cambio.
✓ Registre el aumento o la escala utilizada.

Saltar a:

•

•

•

•

•

•

•

•

5. Antes de abandonar la muestra

Lista de verificación de captura de WipFrag

Antes de continuar, confirme:

Representante —¿Recopilé el material de acuerdo con el plan de muestreo en lugar de elegir solo lo que parecía interesante?
Cobertura suficiente —¿He capturado suficientes imágenes para representar el área de muestra?
Afilado — ¿Puedo distinguir claramente las partículas de interés?
Enmarcado correctamente —¿La imagen está ocupada mayoritariamente por el material que se está midiendo?
Buena iluminación —¿Son visibles los límites de las partículas sin sombras excesivas, reflejos o sobreexposición?
Escala correcta — ¿Estoy utilizando correctamente el escalado automático, el escalado simple, el escalado dual o el flujo de trabajo del UAV?
Gama de tamaños completa — ¿Puedo ver los tamaños de partículas que importan, o necesito imágenes adicionales más cercanas o más amplias?
Organizado — ¿Sé a qué muestra, pila, explosión, vuelo o proyecto pertenecen las imágenes?

MÁS INFORMACIÓN

Para obtener instrucciones paso a paso sobre métodos de escalado, creación de ortomosaicos UAV, análisis de fusión, detección de bordes y otras funciones del software WipFrag, consulte la última versión. Manual de usuario de WipFrag, el Preguntas frecuentes de WipFrag o visite nuestra Vídeos Biblioteca de tutoriales.
Una vez que su análisis esté completo, utilice el Guía de interpretación de resultados para comprender la curva PSD, los valores D, las estadísticas, el histograma, el rango de especificación, las mediciones de forma y otros resultados de WipFrag.

Saltar a:

•

•

•

•

•

•

•

•

información adicional

Cuentas, suscripciones y créditos

Visita wipwareaccount.com/register Para crear una cuenta gratuita de WipWare, su cuenta incluye su suscripción a WipFrag y/o créditos de imágenes, además de sus archivos de análisis sincronizados en la nube.

Si ya tienes una cuenta, puedes iniciar sesión en wipwareaccount.com/login. Allí podrás modificar los detalles de tu cuenta, administrar los dispositivos conectados a tu cuenta de WipWare y explorar otras opciones. Asegúrate de iniciar sesión en tu cuenta de WipWare dentro de WipFrag para acceder a tus funciones de pago, usar tu almacenamiento en la nube y sincronizar tus archivos de análisis.

Comuníquese con su representante regional de WipWare para comprar o renovar su suscripción, o para agregar más créditos a su cuenta. También puede comprar o renovar en línea con PayPal o una tarjeta de crédito visitando wipwareaccount.com/store. No existe la opción de renovación automática para las suscripciones de WipFrag.

ACTUALIZACIONES DE SOFTWARE

¡Asegúrate de mantener WipFrag actualizado! WipFrag recibe actualizaciones periódicas a través de Internet.

Ejemplos de equipos de campo

Nota: Los dispositivos móviles deben tener GPS interno, acelerómetro, giroscopio y magnetómetro para un funcionamiento completo.

teléfonos inteligentes
Apple iPhone 12 Google Pixel 6a Samsung Galaxy S21 5G -o- A53 5G	Smartphones económicos que cumplen con los requisitos básicos
Apple iPhone 15 Pro Max Samsung Galaxy S26 Ultra	Smartphones de gama alta con pantallas más grandes y mejores cámaras, sensores y procesadores.

tabletas
Apple iPad Pro (5^el Gen) [Celular] Samsung Galaxy Tab A11 -o- S10 Lite	Tabletas económicas que cumplen con los requisitos básicos
Apple iPad Pro M4 [Celular] Samsung Galaxy Tab S10 Ultra -o- S9 FE	Tabletas premium con pantallas más grandes y mejores cámaras, sensores y procesadores.

Cámaras digitales
OM System Tough TG-7	Cámara de campo económica y resistente; impermeable, a prueba de polvo y golpes, con GPS.
Sistema OM TCON-T01	Accesorio TG-7; accesorio teleconvertidor opcional para mayor alcance óptico.
Sony RX10 IV	Cámara superzoom de largo alcance; profesional, no resistente.

Drones / Vehículos aéreos no tripulados
DJI Mini 5 Pro	Dron de vuelo manual; económico, de menos de 250 g.
DJI Mavic 3 Enterprise	Dron recomendado; de alta gama, listo para usar, compatible con vuelo automático.
Skydio X10 -o- X10D	Dron restringido/de cumplimiento; para NDAA / UAS azules / UAS verdes / etc.

Dispositivos de medición de distancia láser / EDM
Bosch BLAZE GLM165-22 –o- 27C	Economía; calidad de construcción
Leica DISTO X1	Recomendado; mayor alcance, mayor confianza.

Luces subterráneas
ULANZI VL200	Panel de luz LED; portátil, ligero, con carga USB o alimentado por batería.

Trípodes / Soportes de iluminación
ULANZI MT-89	Trípode telescópico; portátil, ligero, semirresistente, con soporte universal.

EJEMPLOS DE EQUIPOS DE CAMPO

Estos ejemplos se basan en dispositivos que ofrecen de forma consistente la mejor experiencia de usuario. WipWare NO respalda explícitamente estos productos.

Saltar a:

•

•

•

•

•

•

•
